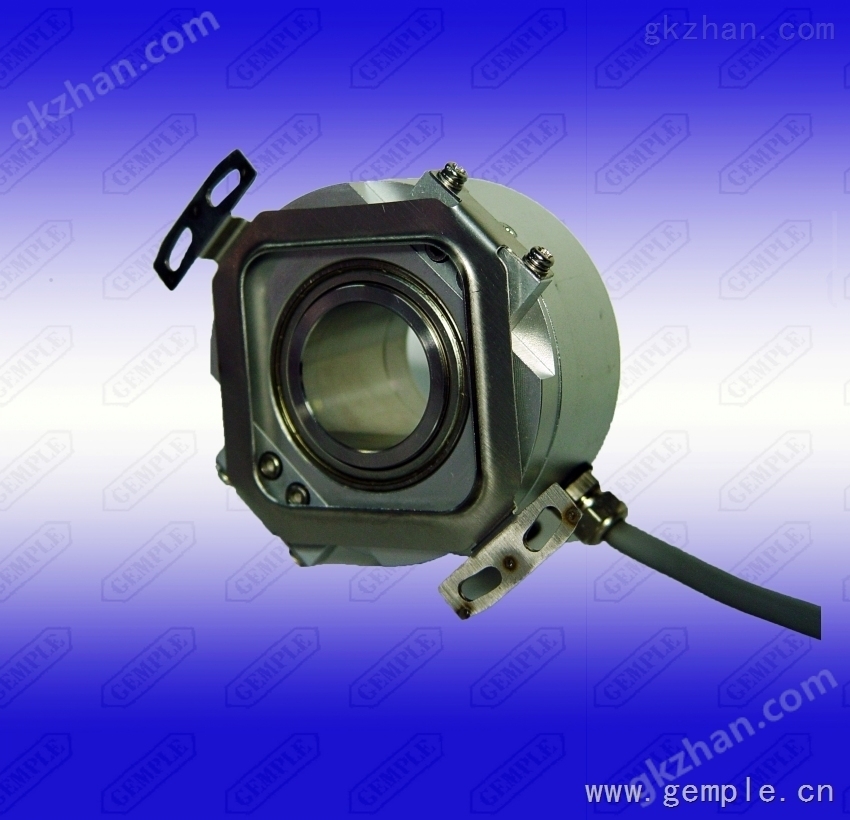

通孔增量編碼器廣泛應用于伺服電機、數控機床、機器人及自動化產線，其無需聯軸器的通孔式設計，可直接套在從動軸上，安裝便捷、對中性好，能實時捕捉軸的旋轉角度、轉速與方向，為控制系統提供精準反饋。掌握
通孔增量編碼器的規范安裝步驟，是確保系統穩定運行的關鍵。
第一步：安裝前準備與環境檢查
確認產品型號、分辨率（如1000PPR）、電壓（5V/24V）與軸徑范圍與系統要求匹配。檢查設備斷電并鎖定，防止意外啟動。安裝環境應清潔、干燥、無強振動與電磁干擾，避免油污、粉塵或水汽侵入。
第二步：軸端處理與對中檢查
清理被測軸表面，去除油污、毛刺或銹跡，確保軸面光滑。檢查軸的徑向跳動與軸向竄動是否在編碼器允許范圍內（通常徑向跳動＜0.03mm）。若軸端有鍵槽，需確認編碼器內置的彈性夾緊環或抱箍能適應。
第三步：套入編碼器，調整位置
將編碼器從軸端套入，緩慢推進至預定安裝位置。確保編碼器本體與設備安裝面平行，軸線與編碼器中心對齊。避免強行推拉，防止內部軸承受損。部分型號需使用定位銷或止擋環固定軸向位置。
第四步：緊固夾緊機構，確保穩固
通過外殼或操作夾緊螺釘，使內部彈性環均勻抱緊軸面。切勿使用過大力矩，防止軸變形或外殼開裂。緊固后輕轉軸體，確認無卡滯、無異響，旋轉順暢。
第五步：電纜連接與布線規范
使用專用屏蔽電纜，按引腳定義（通常為A、B、Z相、電源、地線）正確連接。接線端子壓接牢固，避免虛接。電纜布線應遠離動力線與變頻器，若需交叉，應成90°角。屏蔽層單端接地（通常在控制器端），防止干擾信號引入。
第六步：功能測試與信號驗證
接通電源，手動緩慢旋轉軸，觀察控制器是否接收到A、B相信號脈沖，Z相零位信號是否正常。通過示波器或PLC診斷功能檢查信號波形是否清晰、無毛刺，相位差是否為90°（判斷轉向）。
